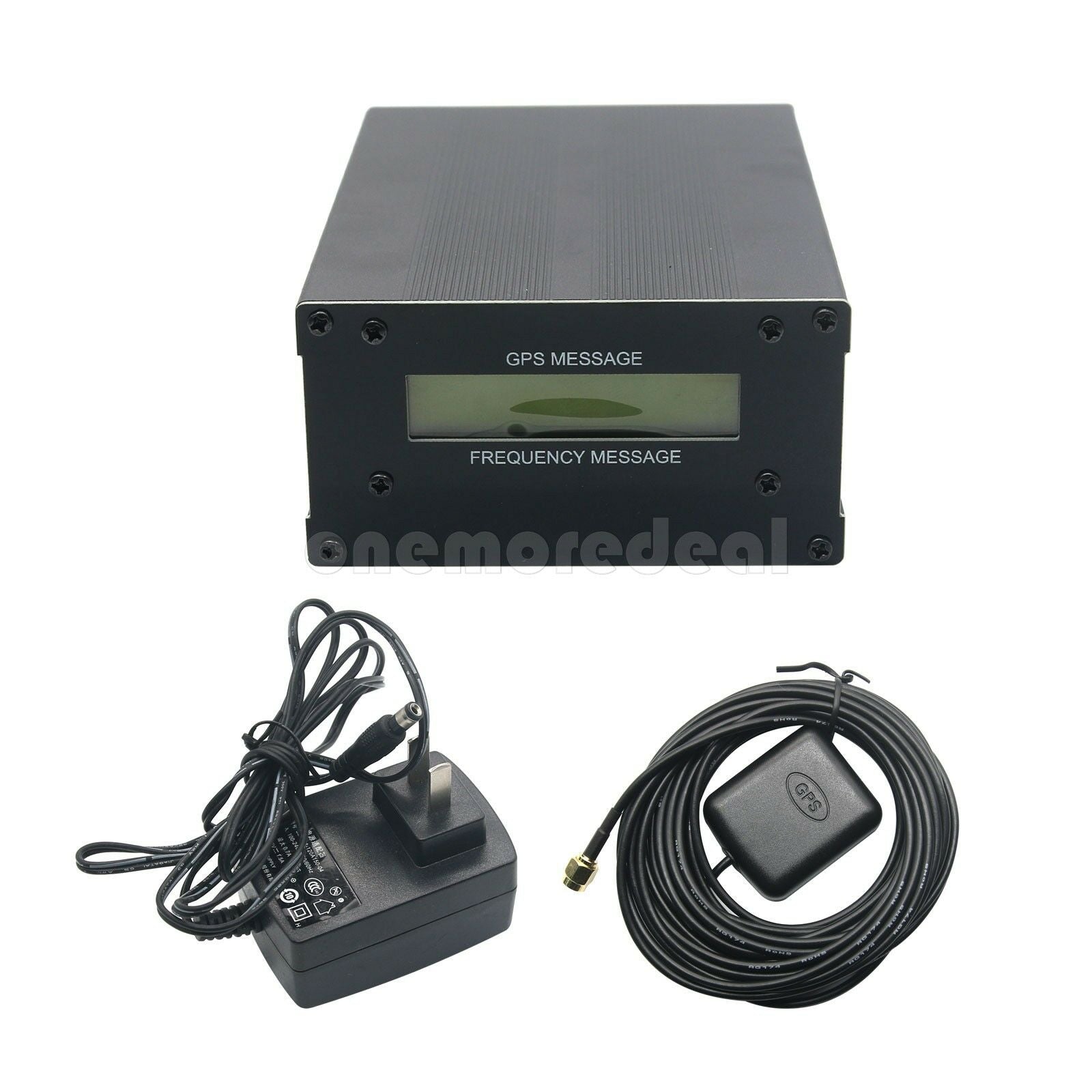

10M GPSDO Reloj GPS LCD-GPS OSCILADOR DISCIPLINADO con pantalla LCD Frecuencia EE. UU.

Función clave:
- Salida de onda sinusoidal de precisión de 10MHz o onda cuadrada, bajo nivel de ruido
- Salida de 1 pps segundo pulso, sincronización con la hora UTC, puede mantener el tiempo.
- Recepción de GPS de alta sensibilidad, el cielo pequeño puede bloquearse.
- Con inductor de bloqueo, led rojo apagado, bloqueo del equipo.
- La potencia es de 12V / 1.5A, simple, fácil, puede usar el interruptor de alimentación
- Barato, pequeño valor, usado conveniente
- La eliminación única del algoritmo de fluctuación de señal GPS, mayor precisión
- Pantalla LCD Fuerza GPS, tiempo, frecuencia de salida

Descripción general: GPSDO nombre oscilador disciplinado GPS, señal de tiempo de precisión de salida de GPS usada para controlar el equipo del reloj. Este equipo usó salida de GPS 1 pps, control a bordo OCXO, algoritmo especial usado para filtrar la fluctuación de tiempo del GPS. hacer que el reloj de precisión de salida OCXO. Siempre enmiende la placa con la fuerza de gps de la pantalla LCD, el tiempo y la desviación de frecuencia.

Parámetro:
- NOMBRE: OSCILADOR DISCIPLINADO LCD-GPS
- POTENCIA: DC11.7-12.9V <= 15W
- POTENCIA DE HORMIGA GPS: DC3.3V / 50mA
- SALIDA 1PPS: ONDA CUADRADA, 3.3Vpp
- SALIDA DE 10 M: ONDA SINusoidal, 1 Vrms (10-15 dBm), onda cuadrada, 3,3/4,7 Vpp
- SALIDA RS232: SEÑAL GPS NMEA
- PRECISIÓN: superior al orden de magnitud OCXO 2
- TAMAÑO: W * H * D = 107 * 55 * 172 mm (INCLUYE CONEXIÓN BNC)

1. estado de trabajo led
ALM: advertencia, encendido, la precisión de la frecuencia de salida es baja.
BLOQUEO GPS: inductor de bloqueo GPS, mientras que el bloqueo GPS está encendido.
FUNCIONAMIENTO: led indicador de funcionamiento, flash led, el equipo es normal, si no parpadea, falla en el equipo.
2. Conexión DB9, flujo de salida NMEA GPS. Señal de salida 1PPS, nivel RS232.
3. Un pulso por segundo, BNC conectado. Desde el módulo GPS. El borde ascendente es válido,
Salida de 4,10 MHz, BNC conectado, onda sinusoidal de salida o onda cuadrada.
5.Conecte la antena GPS activa, SMA conectado.
6. Conexión de alimentación externa, utilizada 5,5 mm/2,1 mm CC plus. El interior es positivo, el exterior es negativo, 11,7-12,9 V máx. 15 W
6. El accesorio es una antena GPS activa de 5 m, adaptador DC12V/1.5A. Conecte la antena GPS, conecte la fuente de alimentación DC12V. Puede emitir una frecuencia estándar de 10 MHz.

ATENCIÓN: debe usarse 5.5/2.1 DC plus, si se usa 5.5/2.5 tendrá un contacto deficiente.

El frente es un LCD, muestra el estado de la máquina.
4.3 Conectar PC
GPSDO-DB9 PC-DB9
PIN2---------------------PIN2
PIN3---------------------PIN3
PIN5--------------------PIN5
PIN8--------------------PIN8
GPSDO-DB9 PIN2,PIN5,PIN8 se conecta a PC-DB9 PIN2,PIN5,PIN8,
La tasa de baudios es 9600BPS, la tasa de baudios es fija.

4.4 Estado de trabajo del panel trasero:
Encendido: tres LED encendidos, apagados, luego RUN flash, GPS LOCK LED apagado, WARN LED encendido.
Corriente de encendido: menos de 1,5 A.
Precalentamiento: a bordo hay un OCXO, el precalentamiento OCXO necesita 30 minutos. Después de un período de tiempo, la corriente se volverá pequeña lentamente.
Normal: Parpadeo LED RUN, LED LOCK GPS encendido. LED WARN apagado, significa que GPSDO funciona normalmente. Cuando el LED WARN está apagado, la precisión es inferior a 0,05 Hz a 10 MHz, mantenga el GPS bloqueado durante 5 horas, la precisión es inferior a 0,005 Hz @ 10 MHz.
