B & K, Precision triple-output lineal DC fuente de alimentación con visualización LED de cuádruple 1672

Estilo: B&K Precision 1672

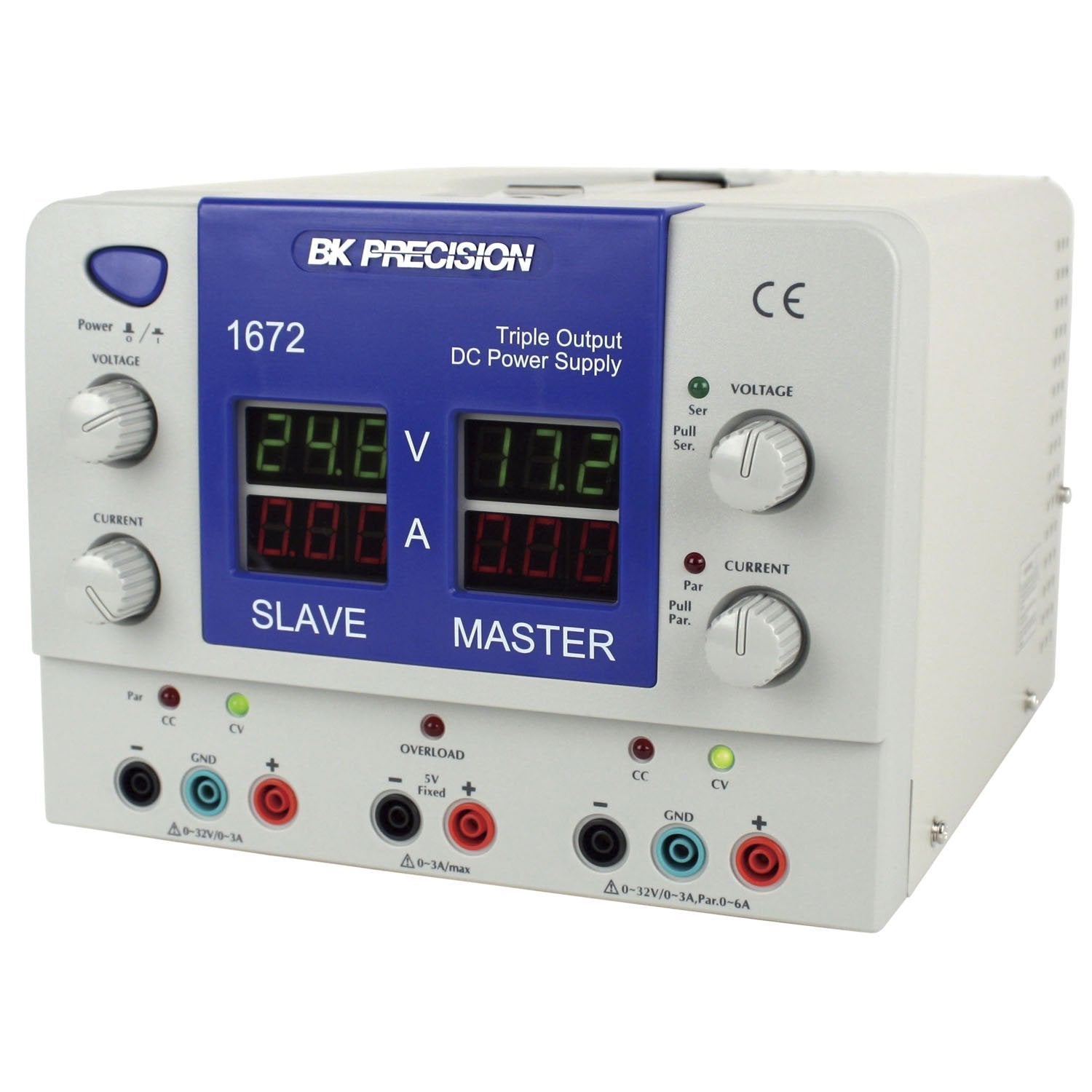

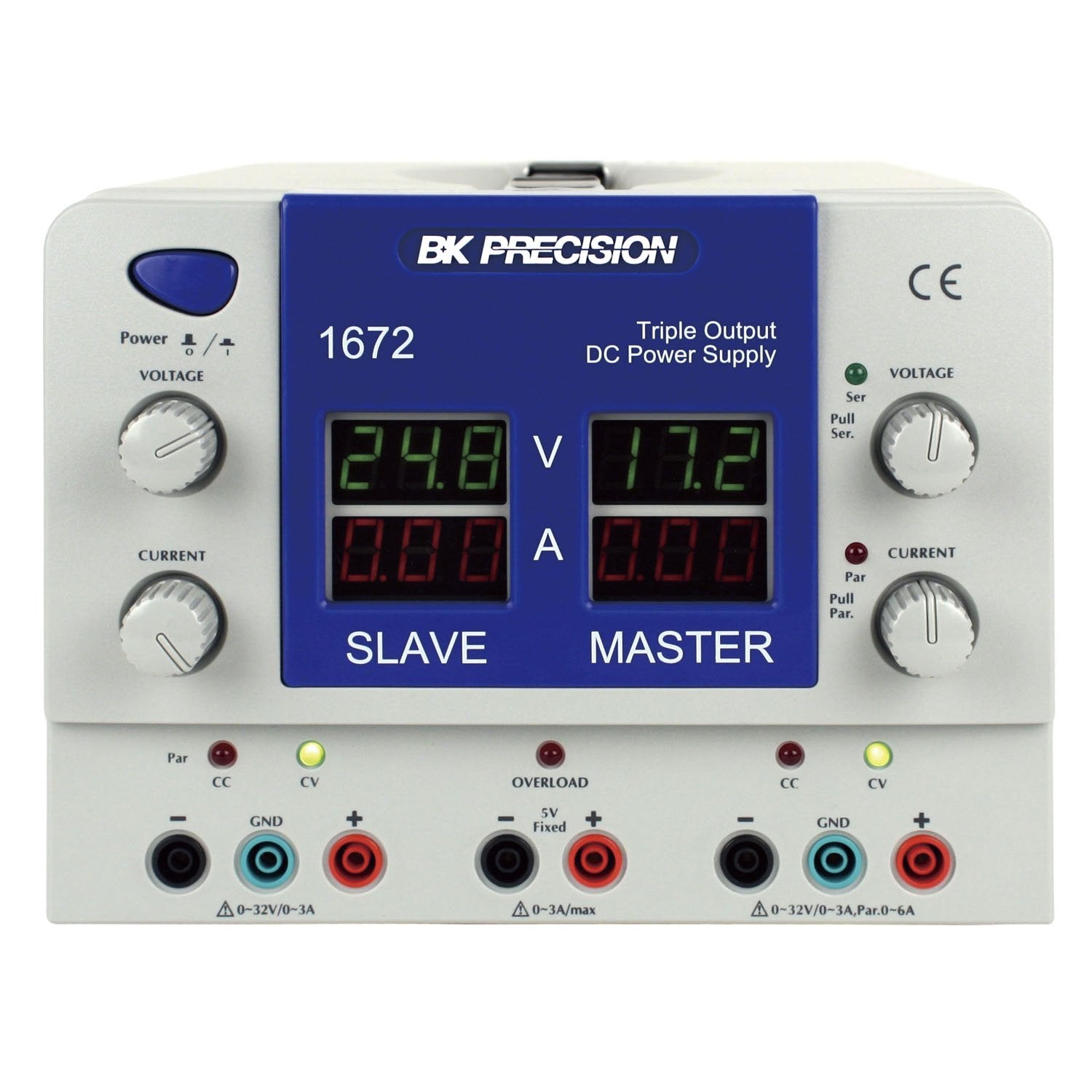

Esta unidad de fuente de alimentación de CC lineal programable de triple salida B&K Precision proporciona una fuente constante de voltaje de CC para alimentar y probar dispositivos electrónicos. La unidad de fuente de alimentación (PSU) tiene dos salidas que proporcionan voltaje y corriente CC ajustables. Una tercera salida suministra voltaje de CC fijo de hasta 5 V y corriente de hasta 3 amperios, para aplicaciones como el suministro de energía a circuitos lógicos. La fuente de alimentación tiene botones separados en el panel frontal para ajustar independientemente el voltaje de salida y la corriente de las salidas variables. Las cuatro pantallas LED de la unidad muestran lecturas de voltaje y corriente para las salidas variables simultáneamente y son legibles con poca luz. Las salidas variables se pueden conectar en serie para suministrar más voltaje, o se pueden conectar en paralelo para suministrar más corriente. También se pueden conectar varias unidades de suministro de energía en serie y en paralelo. Se incluye un cable de alimentación con un enchufe de tres clavijas para conectar la fuente de alimentación a una toma de corriente con conexión a tierra, y se incluyen dos pares de cables de prueba para las aplicaciones de prueba. Un ventilador de enfriamiento incorporado ayuda a evitar el sobrecalentamiento, y un fusible apaga la unidad en caso de sobrecarga, lo que ayuda a evitar daños a la fuente de alimentación y al dispositivo bajo prueba. Esta unidad de fuente de alimentación B&K Precision se ofrece con una selección de voltaje y corriente nominales para las salidas variables, precisión, regulación de línea y carga, características de ondulación y ruido y peso.

Especificaciones
Número de salidas 3
Precisión de visualización Menos del 0.1% de lectura + 3 dígitos
Normas cumplidas Instalaciones de la Comisión Electrotécnica Internacional (IEC) 61010 Categoría II
Temperatura y humedad de funcionamiento 50 a 104 grados F / 10 a 40 grados C, 90% de humedad relativa
Requisitos de energía 115V o 230VAC + o - 10% a 50 a 60 Hz + o - 10%
Dimensiones 170 x 230 x 310 mm / 6.7 x 9 x 12.2 pulgadas (H x W x D)

H es la distancia vertical del punto más bajo al más alto, W es la distancia horizontal de izquierda a derecha y D es la distancia horizontal de adelante hacia atrás.

Las unidades de fuente de alimentación (también conocidas como PSU, fuentes de alimentación de CA, fuentes de alimentación de CC y eliminadores de batería) proporcionan voltaje de CA o CC para alimentar o probar dispositivos como herramientas, electrodomésticos y componentes electrónicos. La fuente de alimentación extrae energía de una fuente de línea, como un enchufe de pared, y la convierte en una cantidad constante y especificada de voltaje o corriente que luego se envía a un dispositivo conectado. En general, una unidad de fuente de alimentación se clasificará como PSU lineal (también conocida como PSU de regulación lineal o de frecuencia de línea) o como PSU conmutada (también conocida como fuente de alimentación de modo de conmutación, SMPS o conmutador). Por lo general, una fuente de alimentación lineal tiene un diseño más simple y proporciona un tiempo de respuesta transitoria más rápido y menos interferencia eléctrica y ruido que una fuente de alimentación conmutada. Una fuente de alimentación conmutada es a menudo más pequeña, más ligera y más eficiente que una fuente de alimentación lineal y genera menos calor. El tiempo de respuesta transitoria de una fuente de alimentación indica qué tan rápido puede reanudar la salida constante deseada después de un cambio repentino en la entrada. El voltaje o la corriente de ondulación indica cuánto ruido sin filtrar y voltaje o corriente de CA está presente en la salida de una fuente de alimentación filtrada que funciona a plena carga. El coeficiente de temperatura es el cambio promedio porcentual en el voltaje de salida por grado centígrado de cambio en la temperatura ambiente. Se pueden incorporar fusibles, limitadores de corriente y otras formas de protección contra sobrecargas en la fuente de alimentación para ayudar a proteger contra picos de voltaje o cortocircuito.

B&K Precision fabrica instrumentos de prueba y medición para investigación y desarrollo, pruebas de línea de producción y aplicaciones de servicio de campo electrónico. La compañía, fundada en 1951, tiene su sede en Yorba Linda, CA. Cumple con el estándar 9001: 2008 de la Organización Internacional de Normalización (ISO) y cumple con las directivas de Restricción de Sustancias Peligrosas (RoHS) y residuos de equipos eléctricos y electrónicos (RAEE).

¿Qué hay en la caja?
Unidad de fuente de alimentación B&K Precision
(2) Conjuntos de cables de prueba
Cable de alimentación
Instrucciones
