Red Pitaya STEMlab 125-14 Starter Kit

Características
Oportunidades de desarrollo flexibles: Explore aplicaciones FPGA ilimitadas como osciloscopios, analizadores de espectro y más
Computación versátil y FPGA con la placa principal STEMLAB125-14
ARM Cortex-A9 MPCore de doble núcleo
Xilinx Zynq 7010 FPGA
512 MB de RAM, almacenamiento MicroSD (hasta 32 GB)
Ethernet, USB, WiFi (se requiere Dongle, no incluido)
Accesorios básicos para comenzar: 16 GB, tarjeta SD de clase 10, cable Ethernet de 1 m, fuente de alimentación 5V2A
Listo para la implementación: CE, certificado por la FCC
Descripción
El kit de inicio Red Pitaya STEMLab 125-14 contiene un conjunto básico de herramientas para comenzar a desarrollar con la placa Red Pitaya STEMLab 125-14 incluida. La placa cuenta con una MCU FPGA ARM® Cortex® A9 de doble núcleo y Xilinx Zynq 7010, que ofrece E / S analógicas rápidas y lentas. El STEMLab 125-14 tiene canales de entrada / salida de 14 bits para obtener resultados de medición de alta precisión y es adecuado para su uso en entornos profesionales como sistemas de control industrial o controladores de ciudades inteligentes. Se puede utilizar como se desee para diversas aplicaciones electrónicas como osciloscopio, analizador de espectro, medidor LCR y más. Además, puede explorar aplicaciones gratuitas de código abierto aportadas por la comunidad en Red Pitaya Marketplace.

Aplicaciones
Osciloscopio
Controlador PID industrial
Generador de señales
Analizador de espectro
Analizador de Bode
Medidor LCR
Especificaciones
Detalles de especificación
Procesador de doble núcleo ARM Cortex-A9 MPCore
FPGA Xilinx Zynq 7010
RAM 512 MB
Memoria del sistema MicroSD de hasta 32 GB
Conectividad Gigabit Ethernet
USB 2.0
WiFi (se requiere Dongle, no incluido)
Canales de entrada de RF 2
Frecuencia de muestreo 125MS / s
Resolución ADC 14 bit
Rango de voltaje de escala completa ± 1V / ± 20V
Acoplamiento de entrada DC
Ancho de banda DC- 60MHz
Impedancia de entrada 1 MΩ
Canales de salidas RF 2
Frecuencia de muestreo 125MS / s
Resolución ADC 14 bit
Rango de voltaje de escala completa ± 1V
Impedancia de carga 50Ω
Protección de acceso directo Sí
Tiempo típico de subida / bajada 2V / 10ns
Ancho de banda DC - 60MHz
Periféricos E / S digitales 16
Entradas analógicas 4 canales, 0-3,5 V 12 bits
Salidas analógicas 4 canales, 0-1,8 V 12 bits
Interfaces de comunicación I2C, UART, SPI
Voltajes disponibles + 5V, + 3.3V, -4V
Entrada del disparador de sincronización a través del conector de extensión
Conexión en cadena tipo margarita a través de SATA

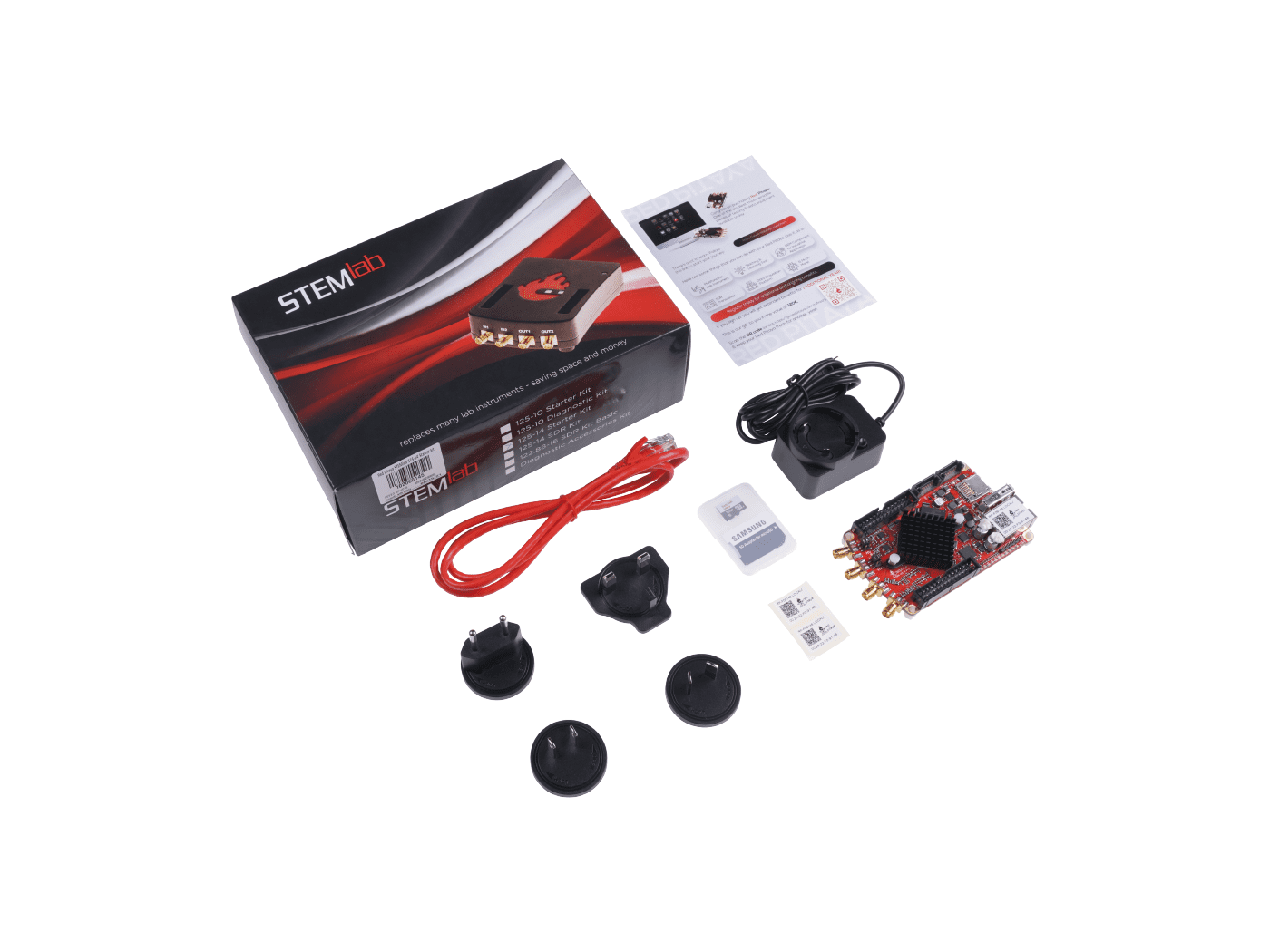

Lista de
1 x tablero rojo Pitaya STEMlab 125-14
1 x Tarjeta Micro-SD (16GB, clase 10)
1 x adaptador de tarjeta Micro-SD
1 x cable Ethernet (1 m)
1 x adaptador de corriente internacional (5 V, 2 A)
