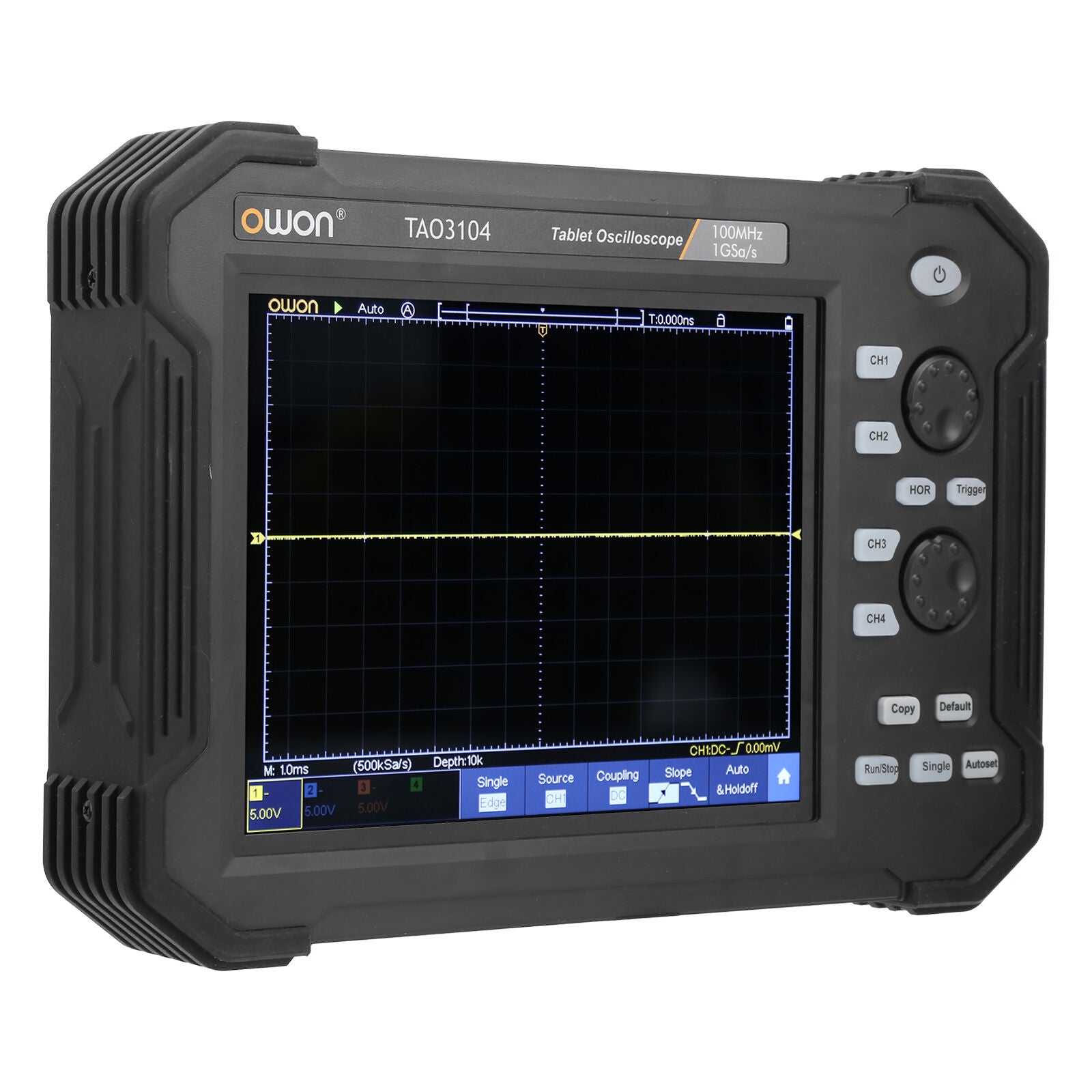

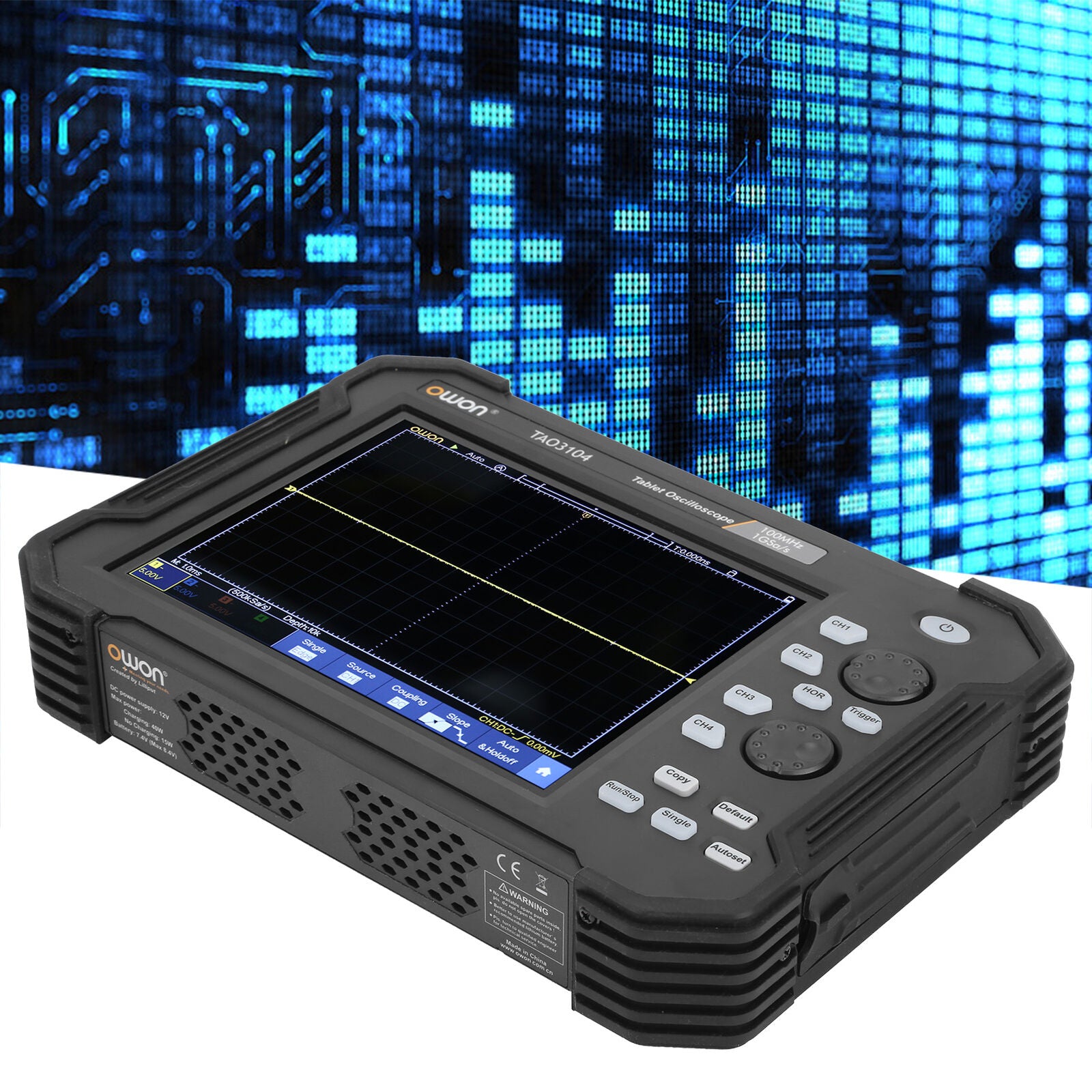

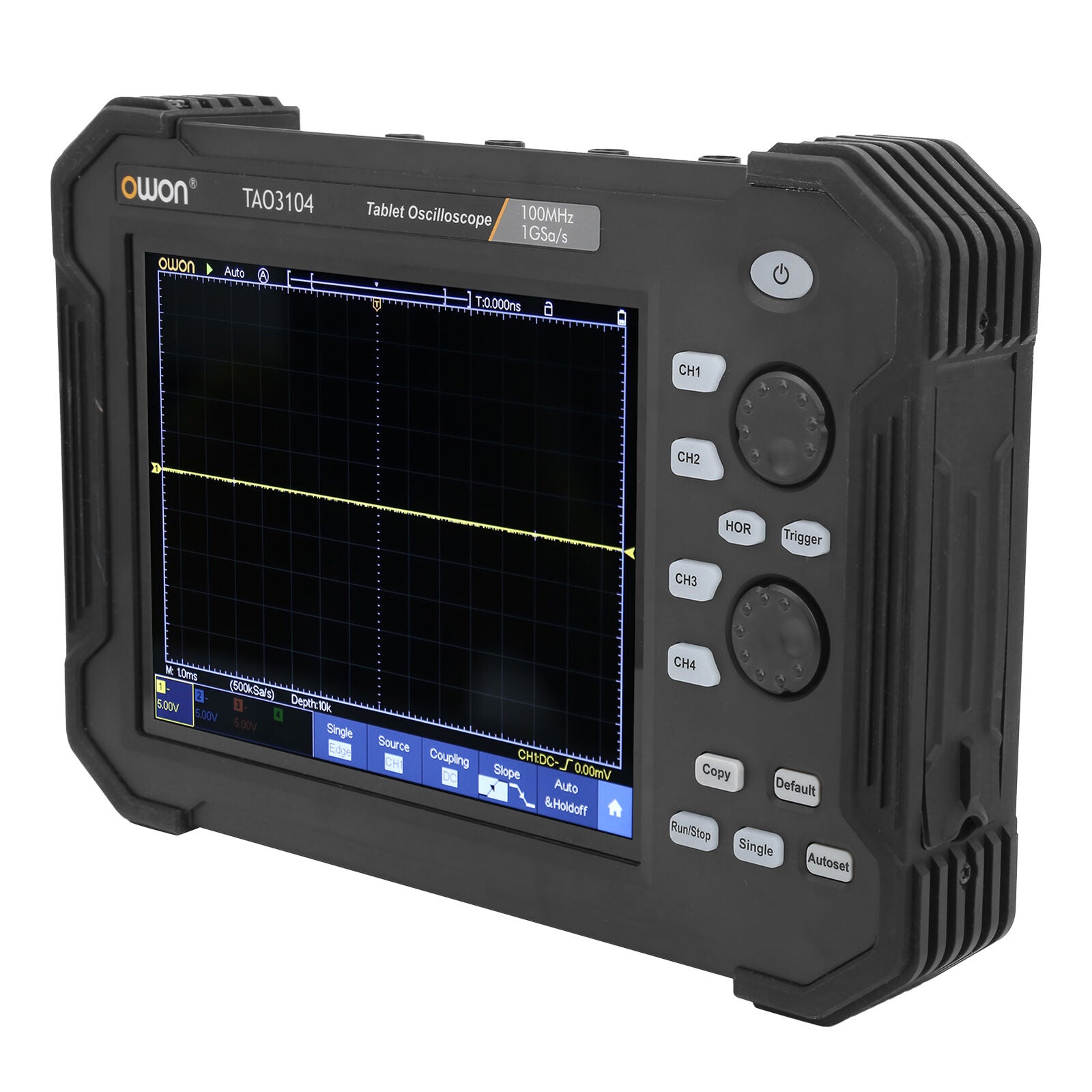

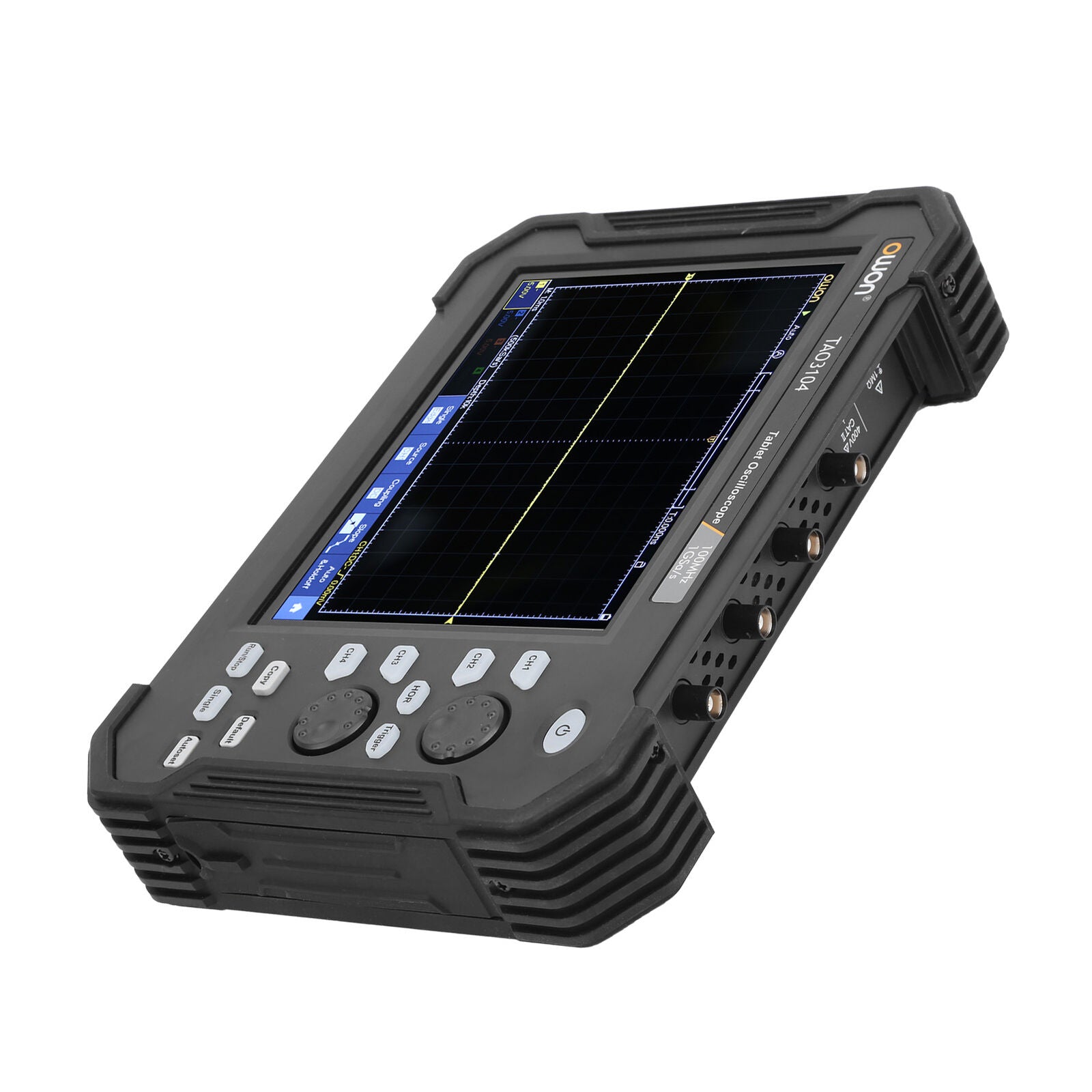

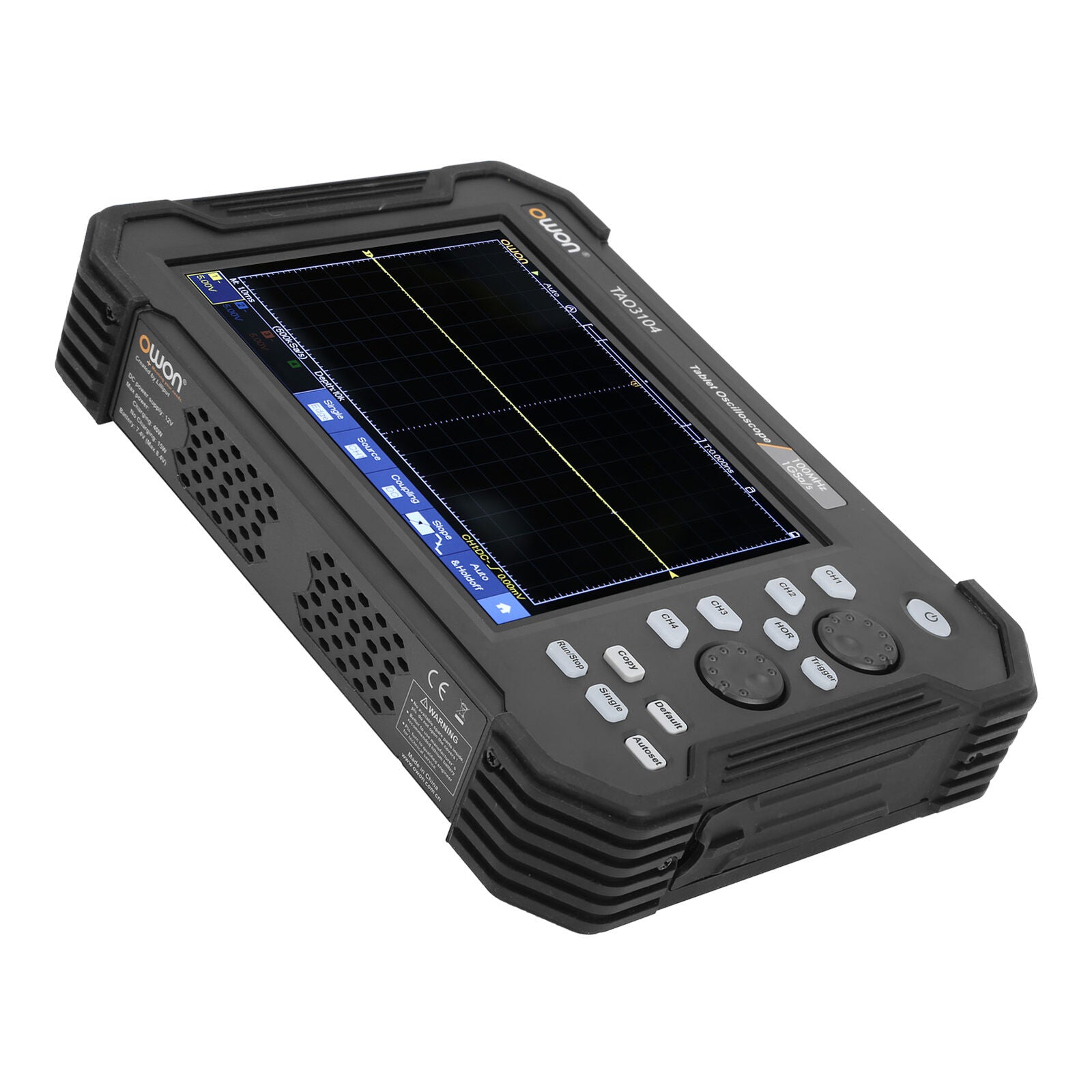

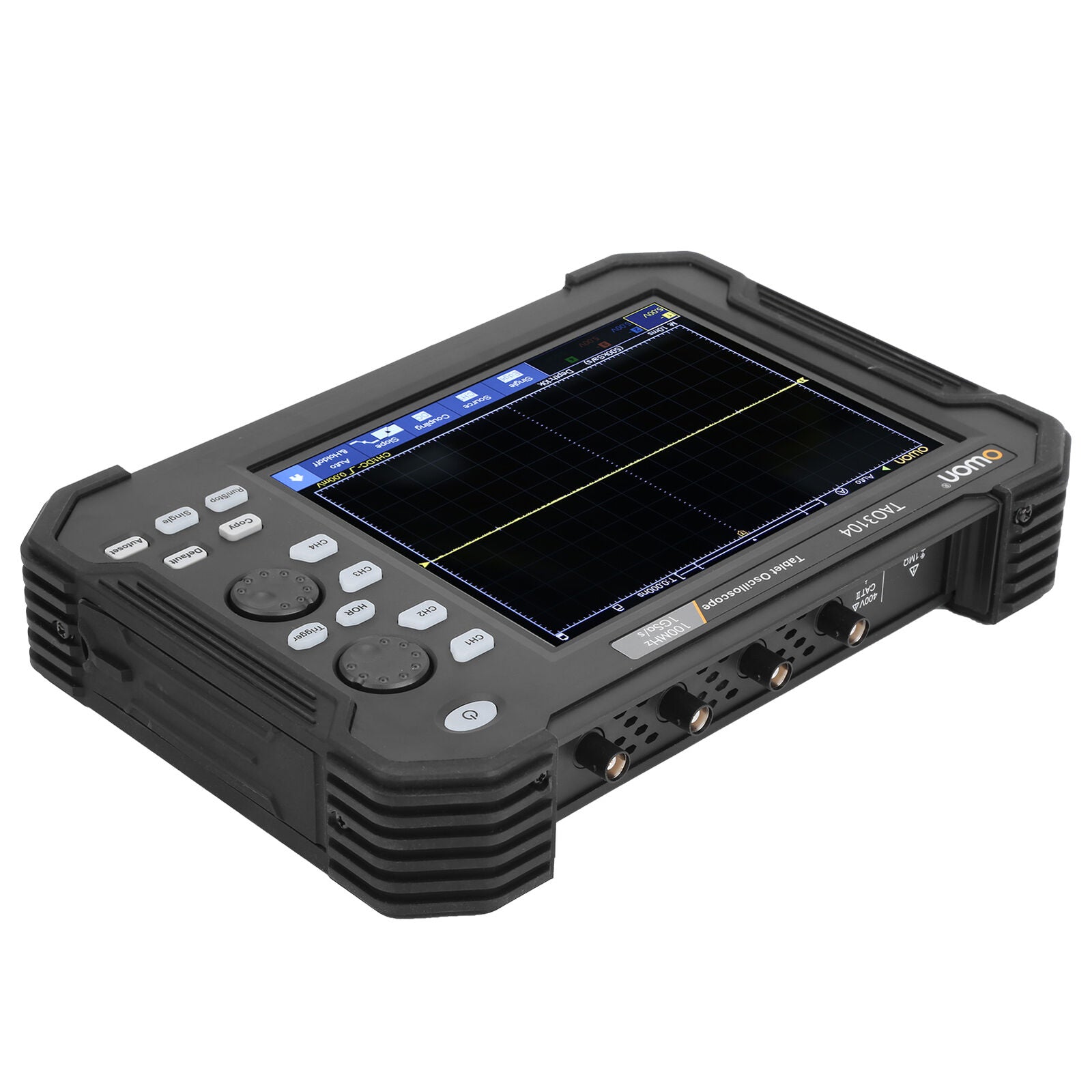

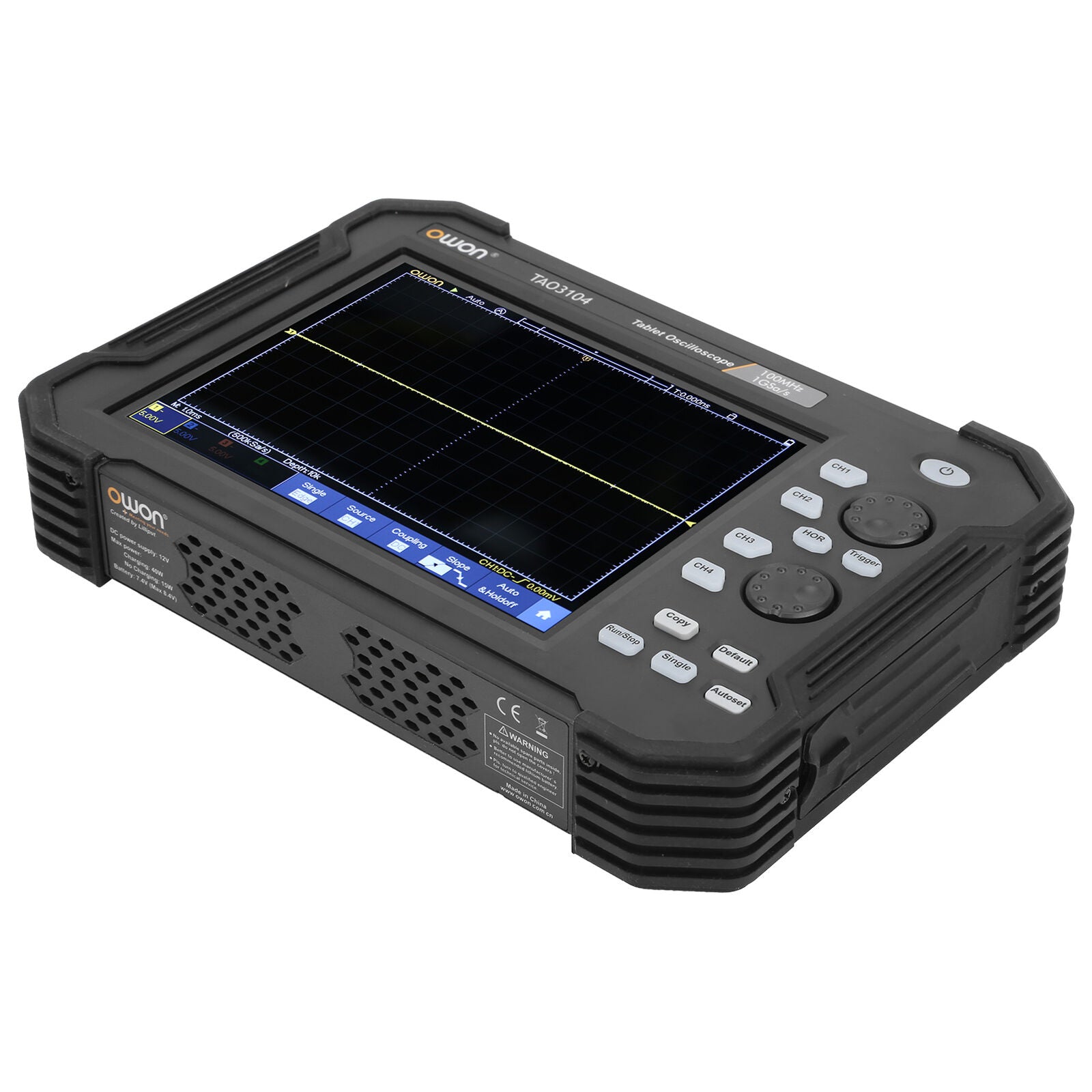

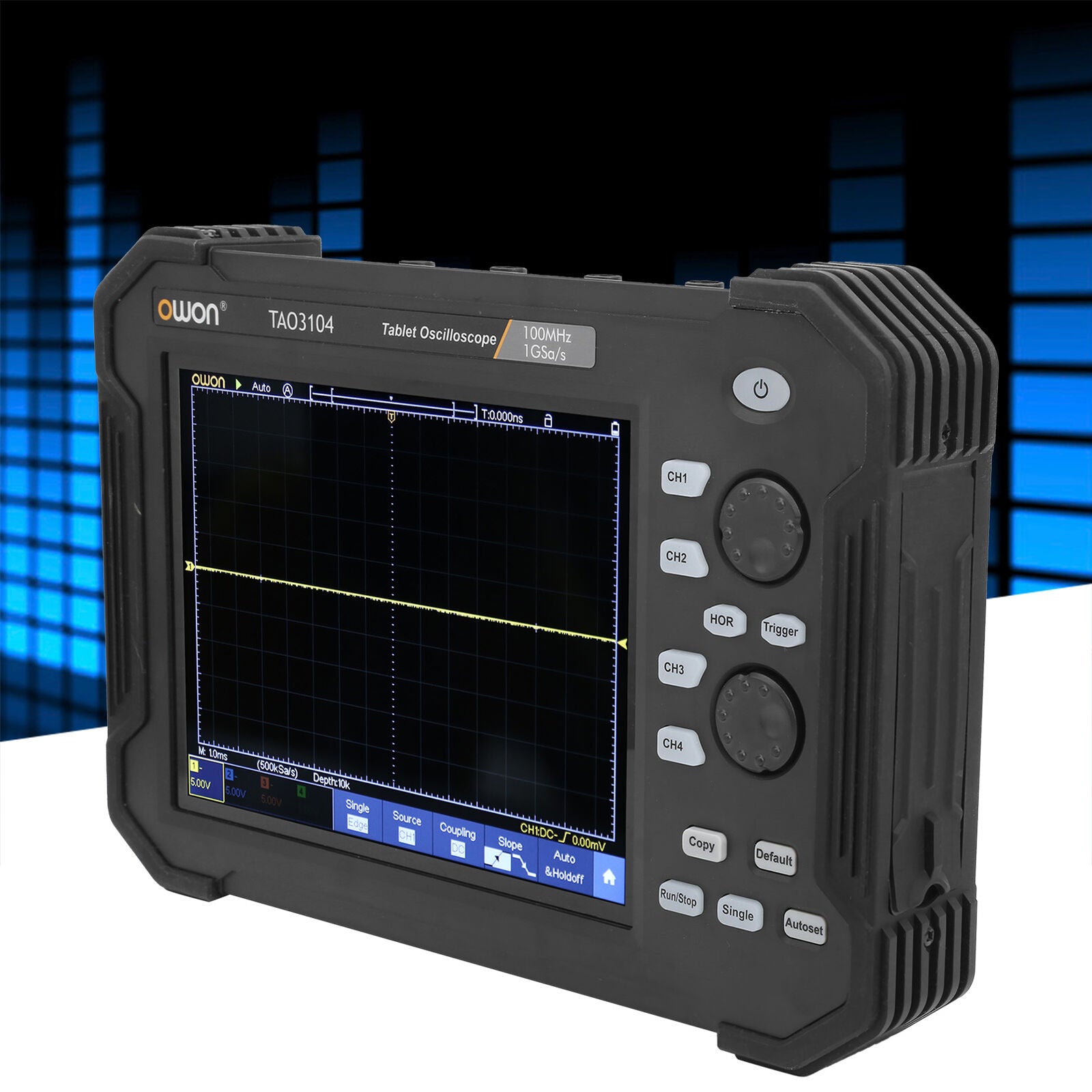

TAO3104 Osciloscopio 4CH LCD TouchScreen Kits de osciloscopios para tableta digital

TAO3104 Osciloscopio 4CH LCD TouchScreen Kits de osciloscopios para tableta digital




Característica:

1. Osciloscopio de tableta digital, hasta 40 M de profundidad de memoria, velocidad de actualización de forma de onda de 45000 wfms / s.
2. Admite una variedad de funciones avanzadas de disparo y decodificación, bajo ruido local, la prueba de pequeña señal es más precisa.
3. Kit de osciloscopio de 4 canales, la capacidad de la batería es de 7,4 V 8000 mAh, puede funcionar hasta 5 horas.
4. Con host USB, dispositivo USB, LAN, interfaz de comunicación, es un excelente dispositivo de medición portátil.

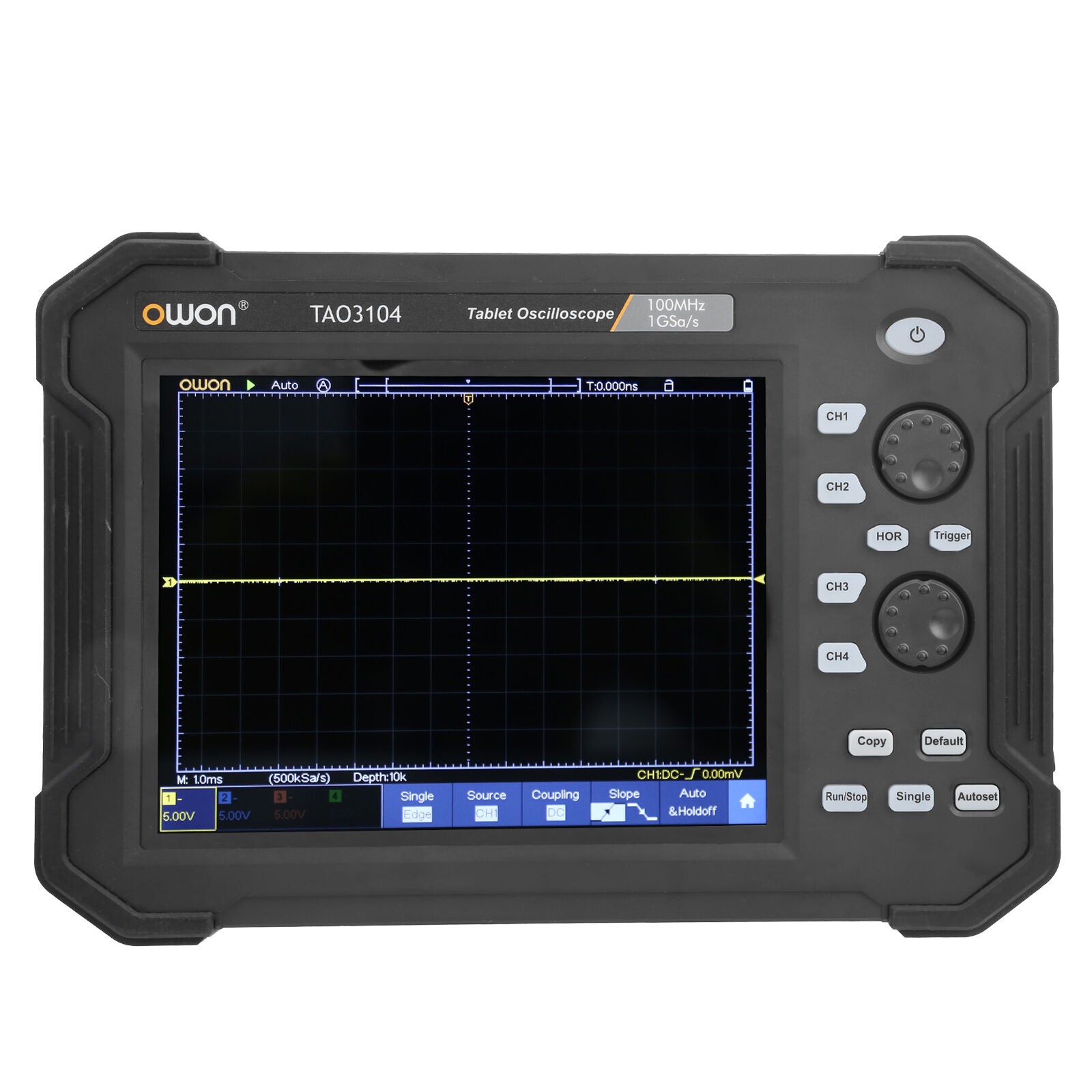

5. La pantalla LCD de 800 x 600 de alta resolución de 8 pulgadas admite la operación multitáctil, fácil de usar.
6. Una vez activada la función de aumento, la ventana de la lupa puede aumentar y mostrar el área de selección de forma de onda en las direcciones horizontal y vertical, para que el usuario pueda observar la forma de onda.


Especificación:

Condición: 100% nuevo
Tipo de artículo: osciloscopio
Material: ABS

Modelo TAO3014
Ancho de banda 100MHZ
Resolución vertical (A / D) 8 bits
Tiempo de subida ≤3.5nS
Escala horizontal 2ns / div-1000s / div 1-2-5 paso
Tasa de muestreo 1GS / s
Velocidad de captura de forma de onda 45000 wfms / s
Pantalla LCD TFT de 8 pulgadas (800x600), pantalla capacitiva multitáctil
Canal 4CH
Longitud máxima de grabación Cuando se encienden 4 canales, la longitud máxima de grabación es de 10 M y
2 canales 20M; 1 canal máximo 40M.
Precisión de la base de tiempo Máxima ± 10 ppm (cuando la temperatura ambiente es de + 25 ℃)
Acoplamiento de entrada DC, AC, tierra
Resistencia de entrada 1 MΩ ± 2%, en paralelo con 15 pF ± 5 pF
Voltaje máximo de entrada 400 V (valor pico CC + CA)
Precisión de ganancia de CC ≥2mV, ± 3%
Sensibilidad vertical 1mV / div-10V / div
Tipo de disparo Borde, Video, Ancho de pulso, Pendiente, Runt (Runt), Sobre amplitud (Disparo de Windows), Tiempo de espera, Nth Edge, Lógica, I2C, SPI, UART (RS232), CAN (opcional)
Tipo de decodificación (opcional) I2C, SPI, UART (RS232), CAN
Método de disparo Automático, normal, sencillo
Medición automática Valor pico-pico, valor medio, valor cuadrático medio, valor cuadrático medio raíz, valor cuadrático medio raíz del cursor, frecuencia, período, ciclo de trabajo, valor máximo, valor mínimo, valor superior, valor inferior, amplitud, sobreimpulso, prepulso, tiempo de subida, tiempo de bajada, fase, pulso positivo, ancho de pulso negativo, ciclo de trabajo positivo, ciclo de trabajo negativo, retardo A → B ↓, retardo A → B ↑, número de pulsos positivos, número de pulsos negativos, aumento Número de aristas, número de aristas descendentes
Operaciones matemáticas +, -, x, ÷, FFT, cálculo de función personalizada
Almacenar grupos de Waveform 100
Frecuencia de línea / campo (grabación) Compatible con los estándares NTSC, PAL y SECAM

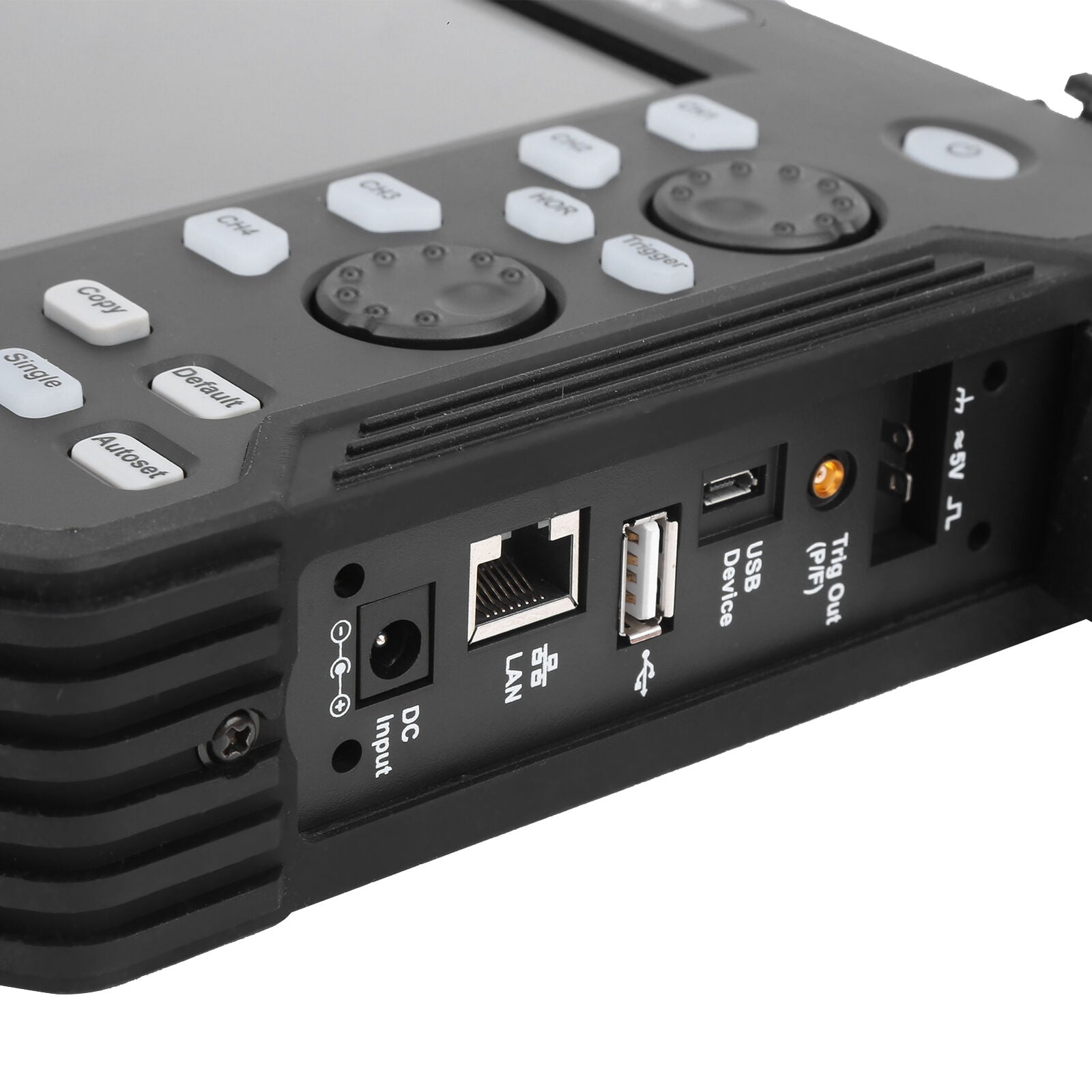

Interfaz de comunicación Host USB, dispositivo USB; Trig Out (Pasa / No Pasa); Interfaz LAN
Impresión compatible con PictBridge
Soporte de medidor de frecuencia
Batería de 7,4 V, 8000 mAh, 5 horas de funcionamiento
Fuente de alimentación 100V-240V, 50 / 60HZ, CATII
Fusible 2A, 250V

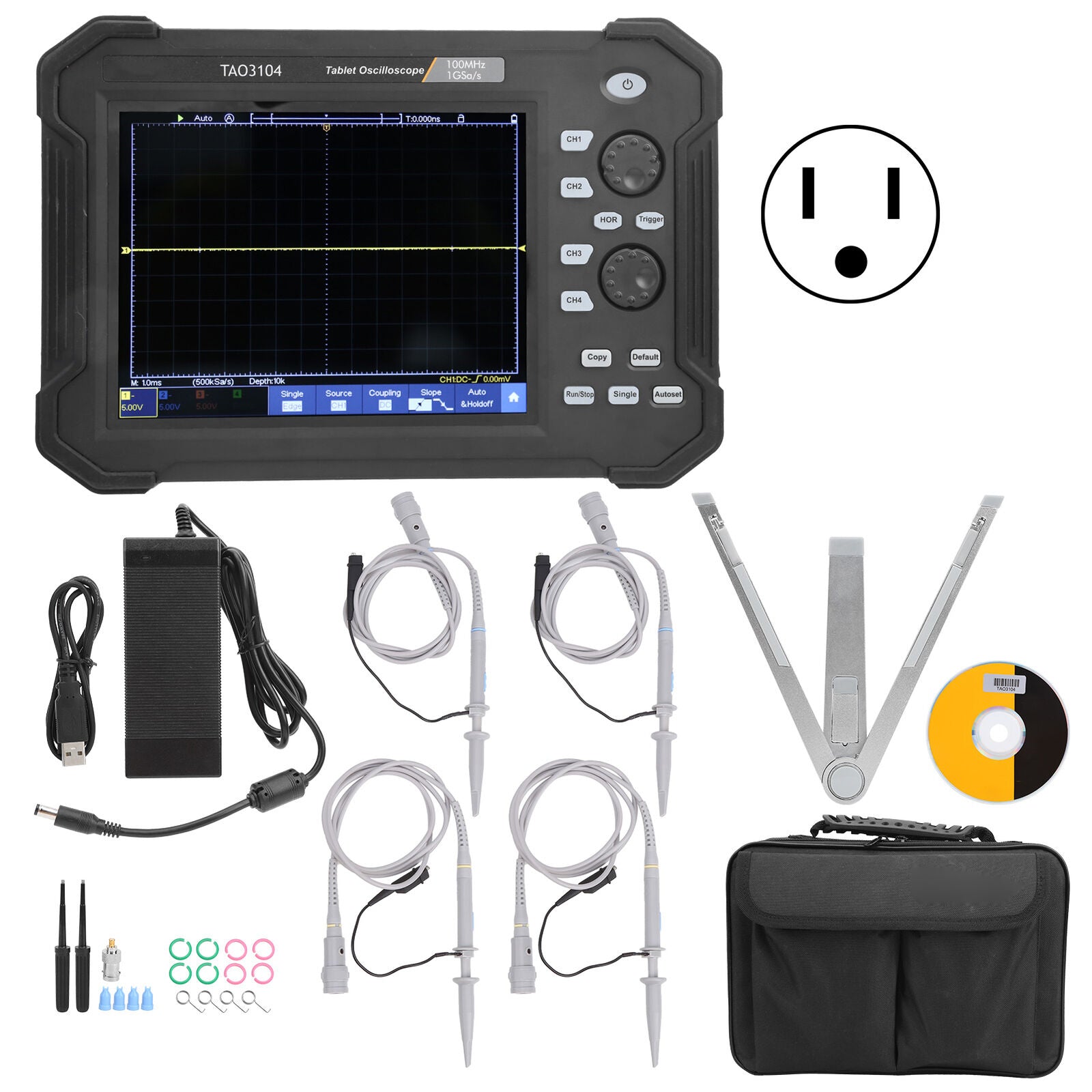

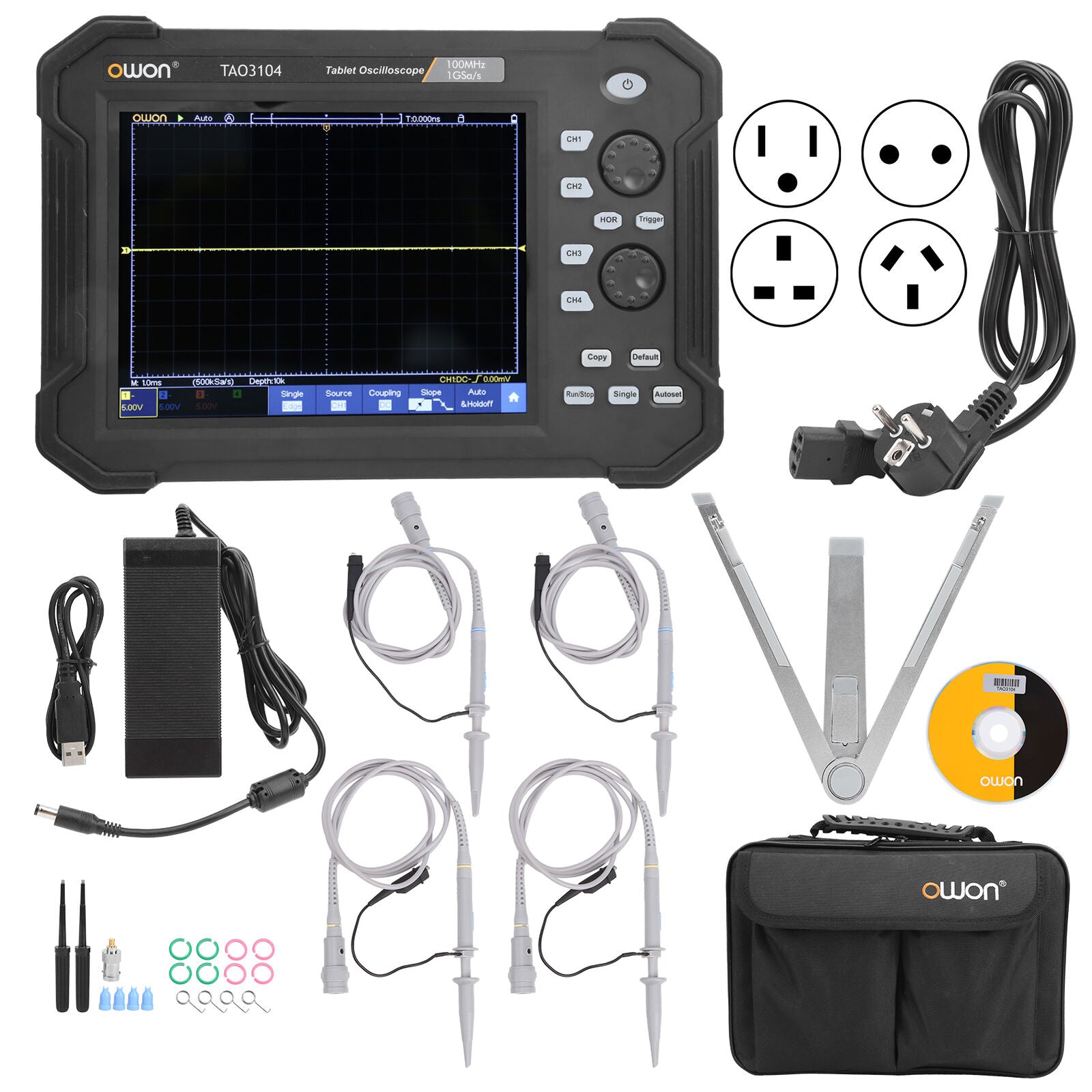

Lista de paquetes:

1 x osciloscopio

4 x sonda de osciloscopio

1 x cable USB

1 x soporte

1 x bolsa de soporte

1 x cable de alimentación

1 x adaptador

2 x accesorio ajustable

4 x tapa IC

4 x resorte de puesta a tierra

8 x anillo de color

1 x interfaz de señal síncrona BNC-SAM

1 x CD

1 x bolsa de tela

4 x manual
